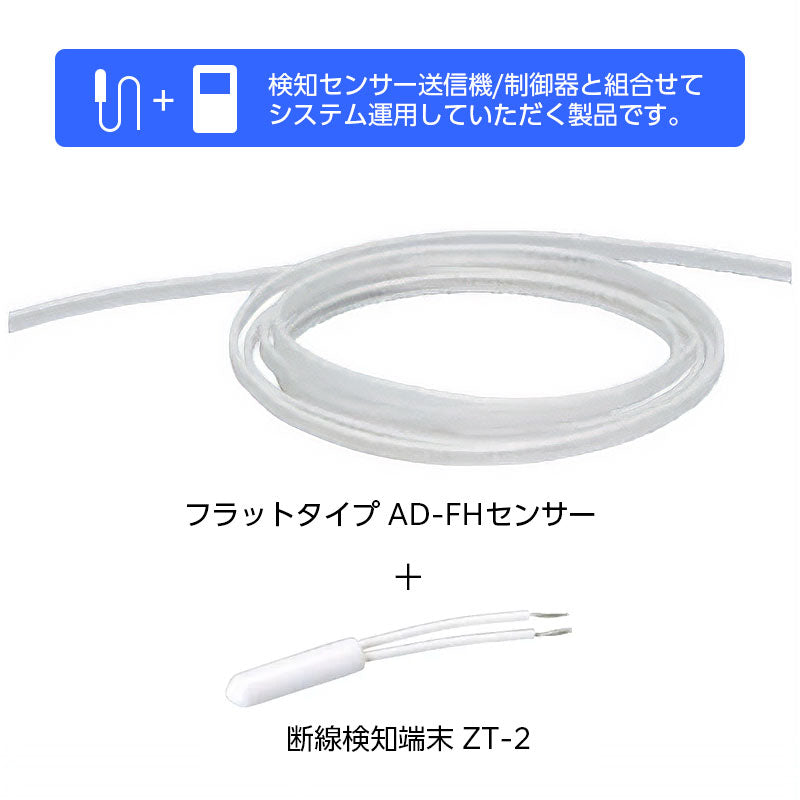

Z-AD-FH-10_フラット型リード線式センサー 10m (送信機能なし・要制御器)_TAKEX(竹中エンジニアリング)

商品番号: SKU:Z-AD-FH-10

JANコード:
  • 製造元:

    TAKEX 竹中エンジニアリング

¥11,439
¥11,439
セール 売り切れ
(税込)
配送料は購入手続き時に計算されます。
代金引換をご希望の方は、代引き手数料について必ずご確認ください。
  • 11,000円(税込)以上で送料無料

商品説明

特長

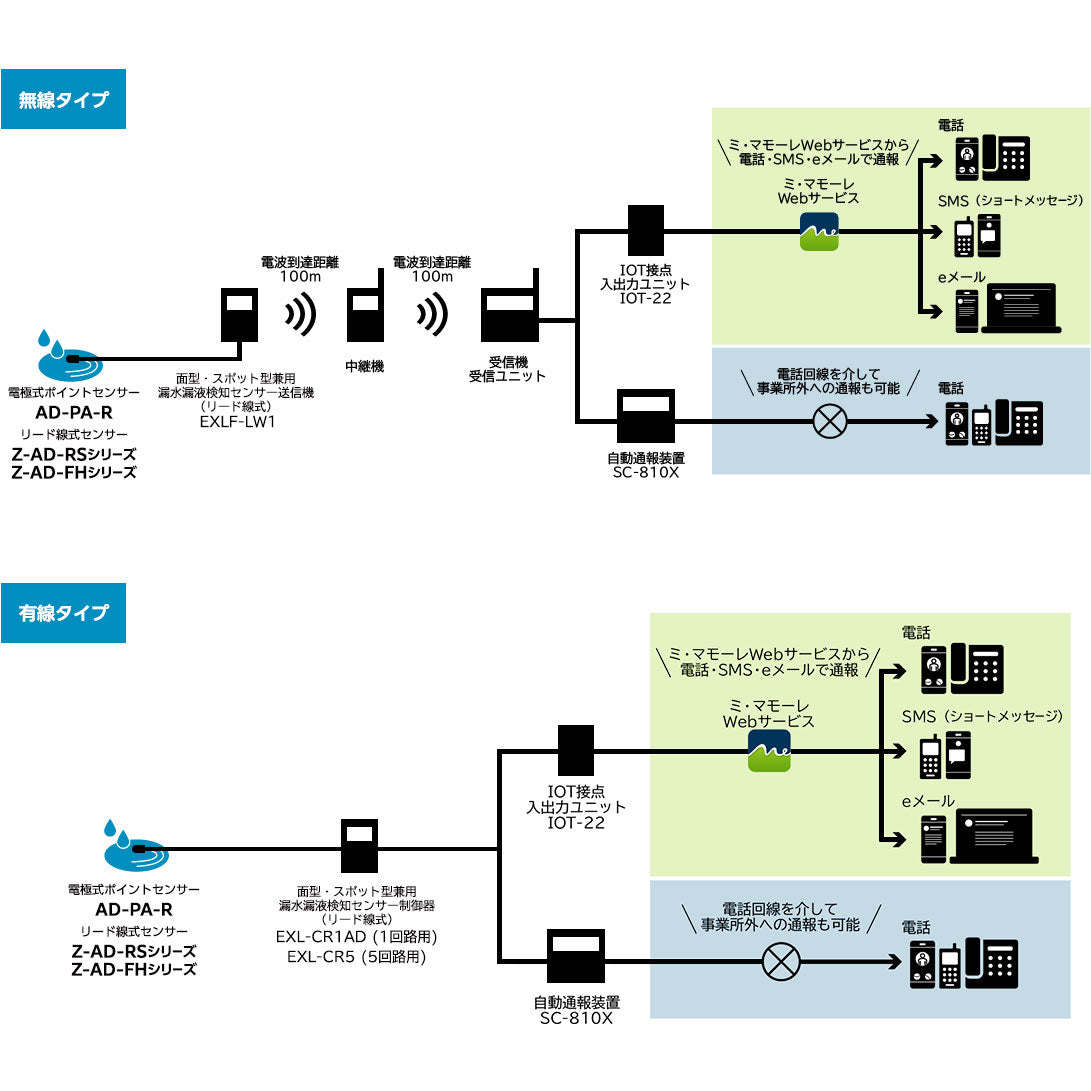

●別売の漏水センサ送信機および制御器に接続して運用できます。

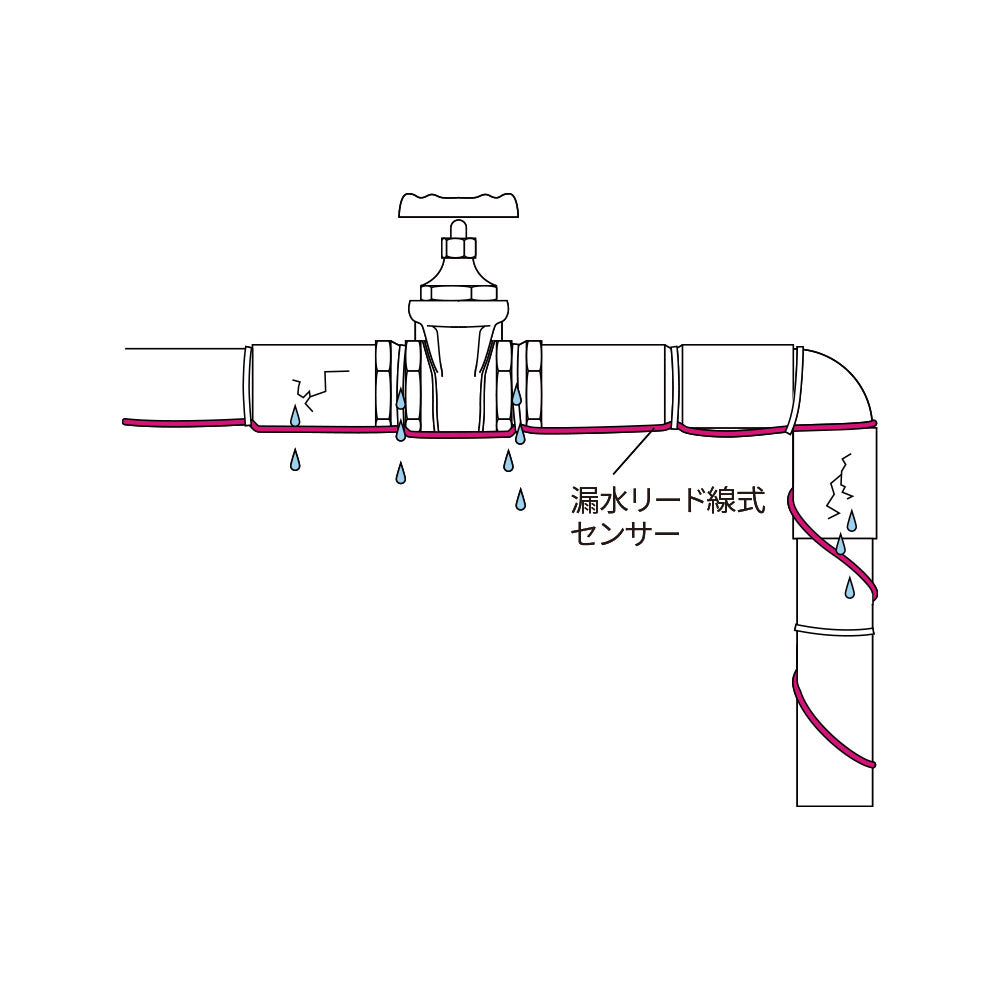

●リード線式センサー(AD-FH)は、最長(総延長)で100mまでの、監視エリアに応じて10m刻みで選択できます。
●フラット型センサーです。結露に強く、耐湿性、復帰性に優れています。



漏水検知センサー制御器



漏水検知センサー送信機

受信ユニット

通報装置

商品仕様

AD-FHセンサ

●電極構造
材料:錫メッキ軟銅撚り線
構成:素線径0.8mm×13本 (0.33mm2
●検知特性
当社検知器によるセンサ濡れ長さ(電極の浸水)と検知水量
センサに直接市水を滴下した場合
・測定環境 温度:24℃、湿度:60%RH
・導電率 水温:24℃、200μS/cm[5.0lΩ・cm]

漏水検知レベル設定 断線検知端末(20lΩ) 漏水検知時のセンサ電極間抵抗 センサ濡れ長さ(電極の浸水) 検知水量※参考値
5kΩ 接続・無 5.0kΩ 70~120mm 12~23ml
接続・有 6.7kΩ 60~100mm 7~17ml
8kΩ(推奨) 接続・無 8.0kΩ 50~80mm 4~14ml
接続・有 13.3kΩ 30~60mm 2~5ml

(試験器:当社検知器 AD-AS-10DRM)
※センサの敷設面の状態、環境、水質によりセンサ濡れ長さ(電極の浸水)及びセンサ濡れ長さに対する検知水量の相関性は変化する。
●復帰特性
漏水検知後、水分を除去すれば瞬時に復帰(センサ電極間抵抗:100lΩ以上)
但し、漏水の中に導電性、撥水性等の汚染物質が含まれている場合はセンサの洗浄が必要。
洗浄することにより再使用が可能。
●電極間抵抗(AC)
20MΩ以上/100m (測定環境 温度:24℃、湿度:60%RH)
●耐湿特性
高湿雰囲気中でも結露が無い限り電極間抵抗は100lΩ以上/100m (測定環境 温度:60℃、湿度:95%RH)
●耐熱性:連続使用温度 60℃以下 (材料耐熱温度:80℃)
●重量:8.5±1.0g/m
