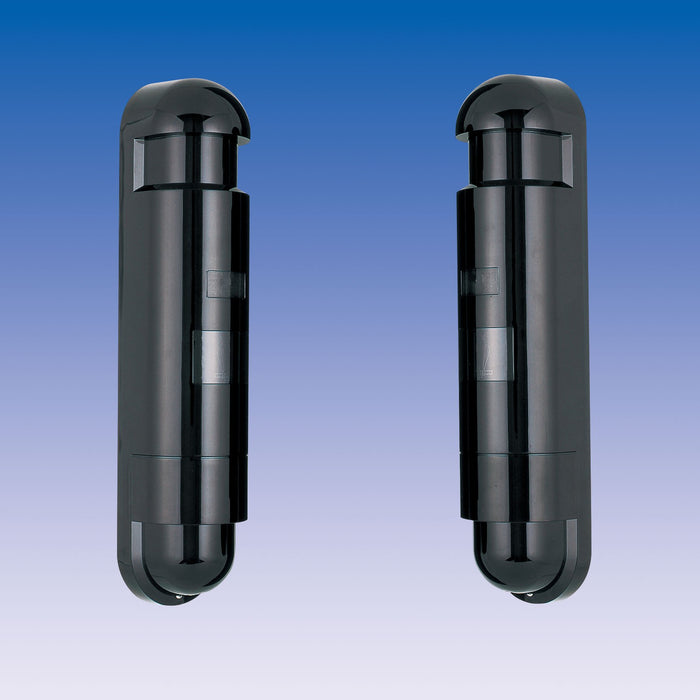

EXM-15H 屋外用高さ検知赤外線センサ送信機 車両検知 車高制限 高さ制限 車高測定 駐車場 衝突防止 接触防止 パーキングセンサー 赤外線遮断検知
商品番号: SKU:EXM-15H
JANコード: 4580328430452-
製造元:
Exsight エクサイト
- 11,000円（税込）以上で送料無料
受取状況を読み込めませんでした
共有
商品説明
おすすめポイント
ワイヤレス送信機内蔵型の小型赤外線センサー
特長
ワイヤレス送信機能
赤外線パルスビームを投光する投光器とそれを受光する受光器で構成されており、所定の高さに設置した投光器と受光器の間を物体が通過すると検知して動作し、その信号を受光器に内蔵した送信機から電波で受信機へ伝えます。
変調周波数切替機能
複数の赤外線センサーで直線上に設置する場合に威力を発揮。赤外線パルスビームの変調周波数をH/Lで切替えることにより、回り込みを避けることができます。
車輌や重機の移動時の高さ検知
高さ規制のある場所で車両が通行可能かを赤外線パルスビームの遮断で検知(判別)し、検知した場合は電波を送信して離れた場所の受信機へ伝え注意を喚起できます。
遮光時間調整
遮光応答時間は0.05秒～0.7秒までボリュームで可変可能。遮光時間の設定を遅くすることにより、落ち葉などに対しても誤動作をしにくくなります。ただし、むやみに遅くすると車両の通過を検出しなくなりますので、ご注意ください。
電波の到達距離は見通し100m
送信機から受信機までの距離が見通しで100mまで使用できます。(使用場所の環境によっては距離が短くなる場合があります)
その他
・電源は投光器・受光器ともDC10～18VまたはAC100V式の2機種
・赤外線センサーの設置距離は15m
・赤外線光軸の水平調整°90°(垂直調整は不可)
・光軸調整が容易な広い光芒
商品仕様
| 品名 | 屋外用高さ検知赤外線センサ送信機 |
|---|---|
| 品番 | EXM-15H |
| 設置距離 | 屋外15m以内 |
| 距離余裕 | 屋外:10倍(150m) |
| 使用赤外線 | 近赤外発光ダイオード(LED)による二重変調パルスビーム |
| 検知方式 | 近赤外線パルスビーム遮断方式 |
| 検知応答時間 | 0.05～0.7秒(ボリュームにて可変) |
| 電源電圧 | DC10～18V(極性なし) |
| 消費電力(電流) | 投光器:40mA以下 受光器:75mA以下 |
| 使用周波数帯 | 426MHz帯(小電カセキュリティシステムの無線設備) |
| 出力 | 10mW以下 |
| 空中線 | 内蔵型 |
| 電波到達距離 | 約100m(見通し距離) |
| 検知出力 | 検知時:検知信号送信 連続検知時:くり返し送信 |
| 検知表示灯 | 赤色LED(受光器)検知出力時:点灯 |
| 受光感度表示灯 | 赤色LED(受光器)受光レベル減衰時:点灯 |
| 投光表示灯 | 緑色LED(投光器)投光時:点灯 |
| 付帯機能 | 赤外線周波数切替機能(L←→H)、AGC回路、防霜カバー 定期送信機能 |
| 使用可能周囲温度 | -10℃～+50℃ |
| 光軸調整範囲 | 水平方向のみ:±90° |
| 設置場所 | 屋外・屋内(壁面、ポール:φ42～φ49) |
| 配線接続 | 端子式 |
| 質量 | 投光器:約540g受光器:約600g |
| 外観 | 樹脂(ワインレッド) |
| 付属品 | ポール取付金具:2個 ポール取付板:2枚 減衰板:1枚 取付用タッピングネジφ4×20:4本 丸サラ小ネジM4×20:4本 ナベ小ネジM4×6:4本 取扱説明書:1部 |
